Началось все с публикации в журнале Electronic&Wireless World. Статья называлась "Image acquisition system". Там предлагалось использовать в качестве "почти бесплатной" черно-белой видеокамеры микросхему динамической памяти DRAM. Затем появился немецкий проект "kuckuck", его материалы можно взять здесь. По сравнению с оригинальной статьей метод упрощен до предела: микросхема со снятой крышкой подключается напрямую к LPT-порту компьютера.

	пример изображения (взято из проекта kuckuck)

Сам принцип использования основан на эффекте ускорения разряда конденсаторов в ячейках памяти при воздействии на них света. Для этого нужно по всем адресам микросхемы со снятой крышкой записать единицы, через некоторое время (без регенерации) - прочитать. Те ячейки матрицы памяти, на которые падает свет, разряжаются и переходят в состояние 0 раньше, которые остались в тени - позже.

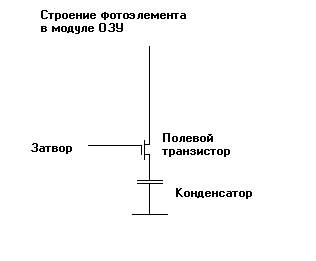

	схема единичной ячейки в ОЗУ (взято из проекта kuckuck)

В статье предлагалось брать микросхемы оперативной памяти - NEC 4164 в керамическом корпусе с металлическим верхом. У микросхемы предлогалось отделить металлическую крышку от керамической поверхности. Для защите кристалла на чип клеится небольшой кусочек тонкого стекла. Над кристаллом должен размещаться объектив, служащий для фокусировки изображения на кристалле.

Теперь о моих экспериментах: керамических корпусов с металлической крышкой я так и не нашел - пришлось пилить обычные КР565РУ5. В этих микросхемах кристалл накрыт материалом, напоминающим резину, а потом уже залит в корпус. Не смотря на это, при разборке, кристалл все равно повреждается в большей или меньшей степени.

Подключение всего этого к PC радости также не прибавила: не получилось сфокусировать изображение объективом и подобрать тот уровень фоновой освещенности при котором получилась бы максимальная контрастность. Самым "лучшим снимком" можно считать контур книги на фоне яркой лампы... Еще большой недостаток отечественной РУ5 в том, что в ней ячейки расположены не одним массивом, а разделены на 14 областей между которыми довольно большие промежутки - для проецирования изображения можно использовать только один "квадратик".

Вывод: можно рекомендовать заниматься подобными экспериментами только в том случае, если СОВСЕМ БОЛЬШЕ НЕЧЕМ заняться или для изучения физических принципов процесса. Если требуется реальную камеру, то дешевле (по затратам времени) купить дешевую CCD со схемой управления.

Еще одно замечание по поводу микросхем ПЗУ с УФ стиранием. Естественное желание использовать их в качестве видеокамеры наталкивается на непреодолимые трудности, так как ячейки этих микросхем реагируют только на УФ излучение и то не быстро.
